من القطن إلى القماش الذكي: دليل عملي لدمج حساسات وخيوط موصلة بتكلفة منخفضة

مقدمة: لماذا الآن القماش الذكي ممكن وبسعر معقول؟

دمج إلكترونيات بسيطة مع الملابس القطنية لم يعد حكرًا على المختبرات أو المنتجات باهظة الثمن. بفضل خيوط موصلة قابلة للخياطة، مجسات منخفضة التكلفة (مثل FSR للضغط، ثيرمستور للحرارة) ووحدات تحكّم صغيرة واقتصادية، يمكن لأي مصمم أو صانع تنفيذ وظائف قياس بسيطة أو تفاعل لمس داخل الملابس اليومية.

في هذا الدليل العملي نركز على حلول قابلة للتطبيق بميزانيات صغيرة، مع اعتبارات الغسيل والسلامة والموثوقية — خطوات عملية، مواد موصى بها، ونصائح اختبارية للاندماج داخل أقمشة قطنية من دون فقدان الراحة.

ملاحظات مرجعية: توصياتنا المباشرة حول الخيوط والموصلات ومناهج الحماية تستند إلى أدلة صناعية ومصادر تعليمية متخصصة في النسيج الإلكتروني.

المواد والمكونات الأساسية (قائمة عملية)

قبل البدء، جهّز هذه المجموعة الأساسية:

• خيوط موصلة: خيوط من الفولاذ المقاوم أو مطلية بالفضة مخصصة للملابس القابلة للغسيل. تُستخدم لخياطة خطوط التوصيل والوصل بين المكونات. اختر خطوطًا مع بيانات المقاومة لكل وحدة طول ومصنفة للغسيل.
• حساسات منخفضة التكلفة: أمثلة عملية: FSR (مستشعر ضغط/لمس)، ثيرمستور/RTD للحرارة، مستشعرات ضوئية بسيطة أو موصلات لإدراك السحب/التمدد.
• وحدة تحكّم لاسلكية صغيرة (اختيارات اقتصادية): ESP32 أو ماجسات nRF52 (مثل nRF52832) توفر BLE/Wi‑Fi وتستهلك طاقة منخفضة إذا استُخدمت أوضاع السكون. اختر حسب الحاجة للاتصال وطاقة البطارية.
• موصلات ونقاط اتصال قابلة للفصل: أزرار كبس (snaps)، موصلات دبوسية صغيرة أو حواف قابلة للفصل لتسهيل الغسيل ولفصل وحدة الإلكترونيات.
• مواد حماية للغسيل: أفلام حرارية رقيقة، راتنجات بوليمرية، شرائط حرارية أو غلاف سيليكوني لحماية نقاط الربط والدوائر الصغيرة. الأبحاث تُظهر أنّ تغليف الموصلات يحسّن المتانة بعد دورات غسيل متعددة.

جدول موجز للتكلفة التقريبية (مواد لبروتوتايب واحد)

هذه أرقام مرجعية للبروتوتايب؛ الأسعار الفعلية تختلف حسب المزود والكمية.

تصميم وطرق توصيل عملية: خياطة، أقفال وفواصل

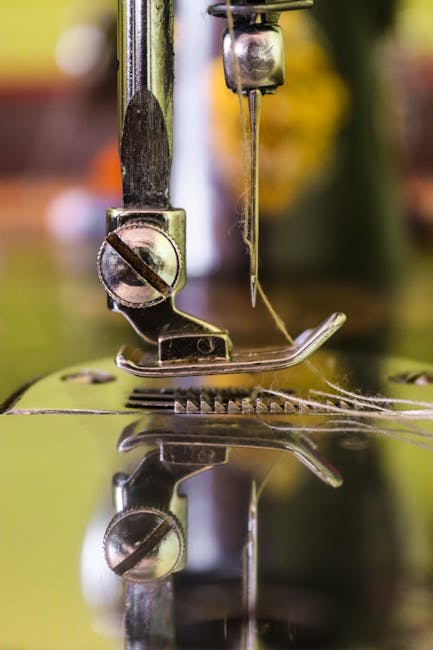

العملية العملية تبدأ بتخطيط "مسارات" التوصيل على القماش مثل مسارات اللوحة الإلكترونية. استخدم خياطة تشغيل (running stitch) أو غرز سلسلة لتشكيل خطوط التوصيل، واحرص على أن لا تلمس خيوط موجِدة أخرى لتفادي القصر. عند الضرورة، ضع طبقة عازلة (شريط قماشي أو شريط لاصق حراري) بين مسارات متقاربة. خطوات مهمة:

1. اختر طول القطع: لا تخيط بطول مبالغ فيه لأن الخيط الملتوي يصبح متشابكًا — قص قطعات بطول ذراع واحد كحد أقصى أثناء الخياطة.
2. نقاط التوصيل إلى الحساسات: استخدم رقع أو قواعد معدنية صغيرة أو أزرار كبس لعمل نقاط قابلة للفصل بين الخيط والدوائر الإلكترونية حتى يسهل فصل الإلكترونيات قبل الغسيل.
3. اللحام مقابل الخياطة: لا تلحّم الخيط الموصِل على النسيج مباشرة؛ بدلاً من ذلك، لِصِل نهايات الخيط إلى نقاط معدنية أو إلى لوحة صغيرة مرنة (flex PCB) ثم لحّم عليها. هذا يقلل الإجهاد على الخيط ويحسّن الموصلية وطول العمر.
4. إدارة مقاومة الخطوط: خذ بالاعتبار مقاومة الخيط طولًا/لكل قدم — للمشاريع التي تتطلب تيار أعلى (مثل تشغيل LED أو سخان صغير) استخدم خيوط أقل مقاومة أو مسارات متعددة متوازية.

لأفكار بسيطة: استعمل FSR كمفتاح للضغط موصول إلى مدخل تناظري في الميكروكنترولر عبر مقسم مقاومات — طريقة سهلة ومستخدمة على نطاق واسع.

حماية الغسيل، الاختبار، والصيانة

أكبر تحدٍ في الأجهزة النسيجية هو الغسيل والاحتكاك المتكرر. نتائج أبحاث التطبيق أظهرت أن حماية الخيوط ونقاط التوصيل بأفلام بوليمرية أو غلاف مرن يخفف تآكل المادة الموصلة ويحسّن ثبات المقاومة بعد دورات غسيل عديدة. للتطبيق العملي:

• افصل الإلكترونيات القابلة للفصل قبل الغسيل (افضل ممارسة).
• غِطّ نقاط الربط بغشاء تيرمو‑فيلم أو راتنج مرن أو شريط تحميلي قبل وضع الملابس في الغسالة.
• اختبر عيّناتك على دورات غسيل مختارة (باردة، دورة لطيفة) وسجل المقاومة قبل وبعد كل 5–10 دورات لتقييم الاعتمادية. الأبحاث الميدانية تُظهر تحسّنًا واضحًا عند استخدام حماية طبقية.
• اعمل وصلة اختبار (test patch) يمكن إزالته بسهولة قبل الغسيل أو تصنيعه كرقعة قابلة للفصل.

نصيحة عملية: الصقّ ملصق غسيل واضح للمستهلك يذكر "افصل الوحدة الإلكترونية قبل الغسيل"، واطلب دورات غسيل لطيفة ودرجات حرارة منخفضة لزيادة عمر المنتج.

اختبار سريع: خطوات تحقق قبل التسليم

1. افحص الاستمرارية الكهربائية للمسارات والخيوط بالمتر (multimeter).
2. نفّذ اختبار وظيفة الحساسات والاتصال اللاسلكي (BLE/Wi‑Fi) داخل القماش مع ارتداء تجريبي إن أمكن.
3. نفّذ 5 إلى 10 دورات غسيل تجريبية على عينات صغيرة واستخدم قياس المقاومة والوظيفة بعد كل دفعة.
4. قم بتوثيق معايير نجاح أساسية: تغير المقاومة المقبول (%)، دقة الاستشعار المتوقعة، وسلوك الاتصال اللاسلكي عند الحركة.

عند اختيار وحدة التحكم: إذا كان المشروع يحتاج إلى استهلاك طاقة منخفض جدًا وبلوتوث فقط، فإن رقائق nRF52 مناسبة لمنتجات قابلة للارتداء؛ أما إذا احتجت إلى خيارات واي‑فاي أو معالجة أقوى فالـESP32 خيار عملي وقابل للشراء بكلفة منخفضة للوحدات. استخدم وضع النوم العميق للحفاظ على عمر البطارية.

خلاصة وخطوات مقترحة للمشروع الأول

لبداية بسيطة: صمّم تي‑شيرت تجريبي قماشي به رقعة قابلة للإزالة تحتوي على FSR وثرمستور وخيط موصل يصلهما إلى لوحة صغيرة قابلة للفصل (مثلاً وحدة BLE صغيرة). اختبر الوظيفة ثم ابدأ بتطبيق طبقة حماية حول نقاط التوصيل. التدرج في التعقيد: من تنبيه صوتي أو ضوئي عند الضغط إلى تسجيل بيانات بسيطة وتحليلها على الهاتف.

الموارد التعليمية العملية التي استندنا إليها وتوصيات الصانعين (مثل أدلة استخدام الخيط الموصِل ومناهج اختبار الغسيل) مفيدة جدًا عند التصميم والتنفيذ الأولي.
